Maksimaalne liini pikkus
Mitte rohkem kui 1000 meetrit liini kohta
- Kõigi segmentide kogupikkus ≤ 1000 m
- Vahemaa kahe seadme vahel ≤ 700 m
- Vahemaa toiteplokist seadmeni ≤ 350 m
← Kõik juhendidKNX/EIB standard
KNX kaabli paigaldusnõuded
Professionaalne juhend KNX/EIB siini paigaldamiseks. Tehnilised nõuded, normid ja parimad tavad hoone automaatikasüsteemi usaldusväärseks tööks.
Peamised paigaldusnõuded
Nende nõuete järgimine tagab KNX süsteemi usaldusväärse ja pikaajalise töö.
Elektriline isolatsioon
Eraldamine jõukaablitest
- Minimaalselt 4 mm 230V jõukaablitest
- Kasutada eraldi kaablikanaleid
- Ristumised ainult 90° nurga all
Häirete kaitse
Varjestus ja maandus
- Kaabli ekraani maandada ühelt poolt
- Vältida paralleelset paigaldust jõuliinidega
- Kasutada sertifitseeritud KNX kaablit
Töötingimused
Temperatuur ja niiskus
- Töötemperatuur: -5°C kuni +45°C
- Niiskus: kuni 93% ilma kondensatsioonita
- Kaitse IP20 sisepaigalduseks
Keelatud
- Paigaldada KNX kaablit samasse kanalisse jõukaablitega
- Kasutada tavalist keerdpaarkaablit sertifitseeritud KNX asemel
- Luua rõngas-topoloogiaid liinis
Parimad tavad
- Kasutage värvimärgistust: punane (+), must (−)
- Jätke kaablivaru jaotuskastidesse
- Dokumenteerige kõik ühendused ja topoloogia
- Kontrollige polaarsust enne seadmete ühendamist
Tehnilised spetsifikatsioonid
Kaabli üksikasjalikud karakteristikud ja KNX/EIB süsteemi parameetrid.

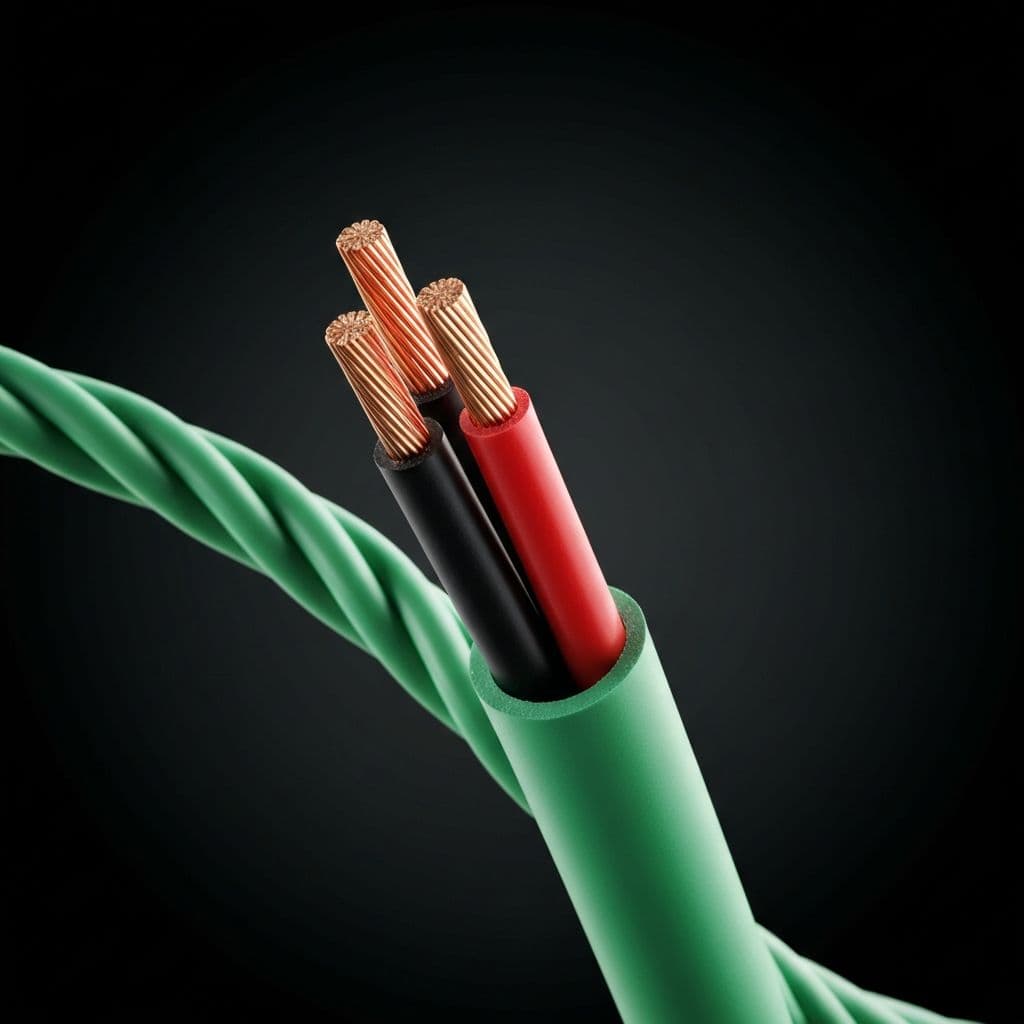

Kaablitüübid
YCYM 2x2x0.8
Põhikaabel sisepaigalduseks
- Sooned2 × 2 × 0.8 mm
- Välisläbimõõt5.0 mm
- Takistus≤ 73 Ω/km
- Isolatsioonipinge300 / 500 V
- EkraanPuudub
J-Y(St)Y 2x2x0.8
Paigalduseks kõrgendatud häiretega tingimustes
- Sooned2 × 2 × 0.8 mm
- Välisläbimõõt6.0 mm
- Takistus≤ 73 Ω/km
- Isolatsioonipinge300 / 500 V
- EkraanAlumiiniumfoolium
Topoloogia piirangud
| Seadmeid liinis | 64 | tk |
| Liine tsoonis | 15 | tk |
| Tsoone süsteemis | 15 | tk |
| Seadmeid süsteemis | 57 600 | max |
Elektrilised parameetrid
| Siini pinge | 29V DC | 21–32V |
| Voolutarve | 10 mA | tüüpiline |
| Edastuskiirus | 9600 | bit/s |
| Juurdepääsumeetod | CSMA/CA | — |
Soonte värvimärgistus
Punane+UB (positiivne)
Must−UB (negatiivne)
KollaneReserv / SELV
ValgeReserv / SELV
Lubatud topoloogiad
KNX toetab vaba topoloogiat ilma suletud kontuurideta.
Lineaarne
Seadmete järjestikune ühendamine
Eelised
- Lihtne paigaldus
- Minimaalne kaabel
Puudused
- Katkestus mõjutab kogu liini
Täht
Kõik seadmed ühendatud keskpunkti
Eelised
- Seadmete sõltumatus
- Lihtne diagnostika
Puudused
- Rohkem kaablit
Puu
Lineaarse ja täht-topoloogia kombinatsioon
Eelised
- Paindlikkus
- Optimaalne kaablikulu
Puudused
- Keerukam planeerimine
Oluline: rõngas-topoloogia keeld
Rõngasühendus (suletud kontuur) on KNX-is rangelt keelatud. See põhjustab telegrammide konflikte ja süsteemi tõrkeid. Kontrollige alati suletud kontuuride puudumist enne süsteemi kasutuselevõttu.
