KNX grupiaadressid
Grupiaadressides elavad KNX-i funktsioonid tegelikult. Siin on, kuidas need töötavad ja kuidas neid struktureerida, et projekt püsiks hallatav aastakümneid.
Kui individuaalaadressid kirjeldavad, kus seade asub, siis grupiaadressid kirjeldavad, mida see teeb. Iga nupuvajutus, hämarduskäsk ja olekuuuendus liigub grupiaadressil. Tee grupiaadresside struktuur õigesti ja projekt püsib loetav järgmisele insenerile aastate pärast; tee valesti ja isegi väike süsteem muutub labürindiks. See juhend käsitleb mudelit ja skaleeruvat skeemi.

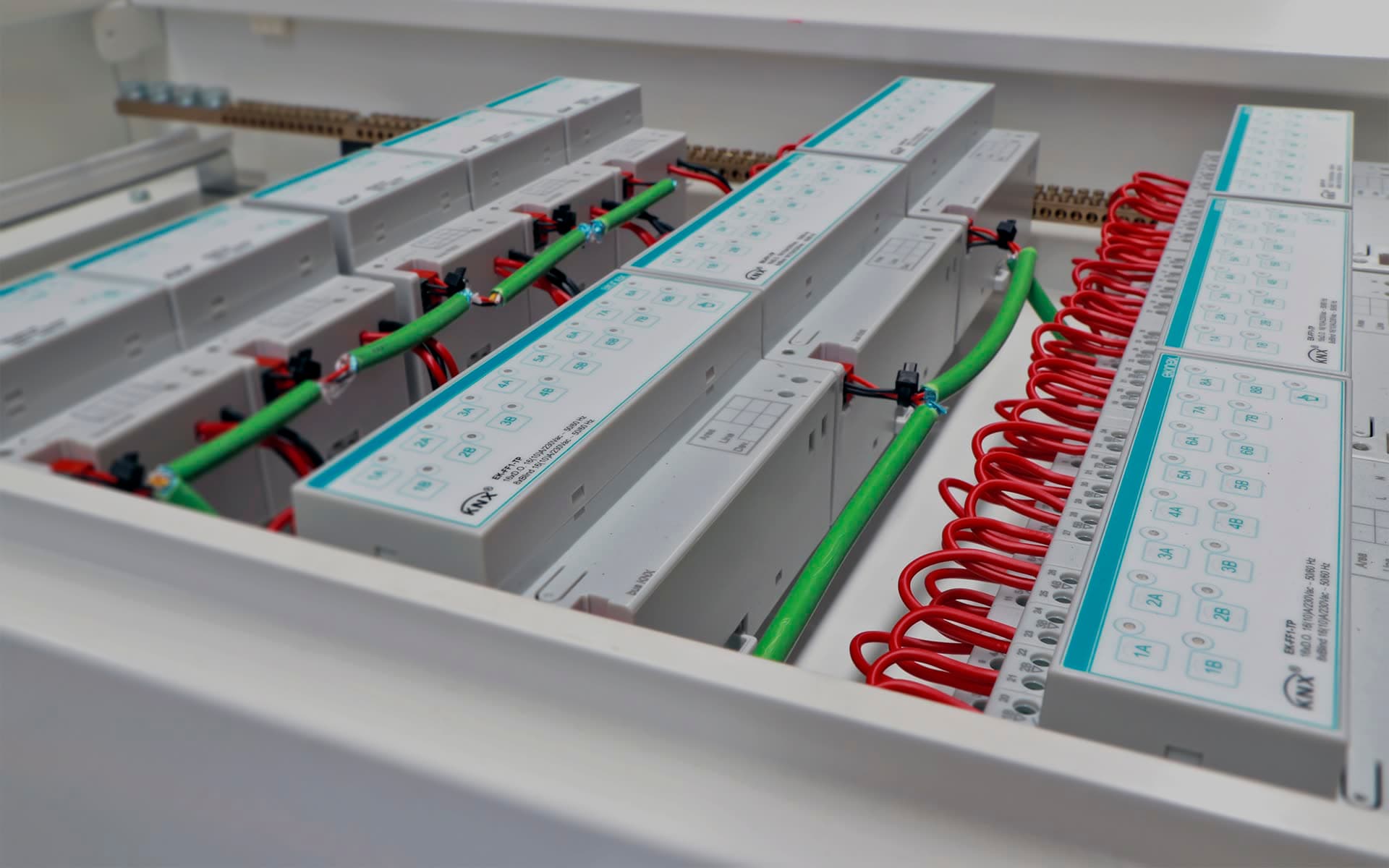

Kuidas grupiaadressid töötavad
Jagatud aadress ühendab saatja vastuvõtjatega.
Grupiaadress on loogiline kanal. Nupp saadab telegrammi grupiaadressile; iga selle aadressi tellinud täitur reageerib sellele. Üks nupp võib juhtida paljusid täitureid ja üks täitur kuulata paljusid aadresse — ilma ühegi füüsilise juhtmemuudatuseta.
Grupiaadressid on topoloogiast sõltumatud. Just see lahtisidumine on KNX-i paindlikkuse süda: saad muuta, mida nupp teeb, või lisada seadme olemasolevasse funktsiooni puhtalt ETS-is.
- Saatja (nt nupp) kirjutab grupiaadressile
- Vastuvõtjad (nt täiturid), kes selle tellisid, reageerivad
- Nii üks-mitmele kui mitu-ühele on tavalised
- Iga aadress kannab üht andmepunkti tüüpi (DPT) — lüliti, hämardus, %, °C…
Sobita andmepunkti tüüp (DPT) mõlemas otsas. 1-bitise lülitiobjekti sidumine 1-baidise protsendiobjektiga on klassikaline algaja viga — ETS hoiatab, kuid tasub mõista, miks.
Pea / kesk / alam struktuur
KNX grupiaadressid kasutavad kolmetasandilist numeratsiooni.
Grupiaadressid kirjutatakse tavaliselt kolmel tasandil — pea/kesk/alam, nt 1/2/5. ETS toetab ka kahetasandilist ja vaba struktuuri, kuid kolmetasandiline on professionaalne vaikevalik, sest annab kaks rühmitustasandit enne individuaalset andmepunkti.
Levinud konventsioon määrab peagrupi funktsioonikategooriale (valgustus, rulood, HVAC), keskgrupi asukohale või alamfunktsioonile (korrus, ruum või „lülitus vs hämardus vs olek“) ja alamgrupi individuaalsele andmepunktile.
- Peagrupp — funktsioonikategooria (nt 1 = valgustus)
- Keskgrupp — asukoht või alamfunktsioon (nt korruse järgi)
- Alamgrupp — individuaalne andmepunkt
- Kolmetasandiline (pea/kesk/alam) on professionaalne vaikevalik
| Vorming | pea / kesk / alam |
| Peagrupid | 0–31 |
| Keskgrupid | 0–7 |
| Alamgrupid | 0–255 |
Skeem, mis skaleerub
Järjepidevus on suurtes projektides olulisem kui nutikus.
Vali projekti alguses üks skeem ja rakenda seda kõikjal. Olenemata sellest, kas korraldad peamiselt funktsiooni või hoone asukoha järgi, on reegel sama: see peab olema ennustatav, et igaüks suudaks arvata, kus aadress asub.
Nimeta iga grupiaadress kirjeldavalt (nt „Valgustus / Esimene korrus / Köögi lagi — lüliti“). ETS ekspordib selle struktuuri; selged nimed teevad üleandmisdokumendist tõeliselt kasuliku.
- Otsusta — kas funktsioon enne või asukoht enne — ja ära kunagi sega
- Nimeta aadressid täielikult, mitte krüptiliste koodidega
- Reserveeri vahemikud tulevasteks lisandusteks
- Dokumenteeri skeem, et järgmine insener seda järgiks
Levinud vead, mida vältida
Enamik grupiaadressi valu on ise tekitatud.
Korduvad probleemid on: skeemi puudumine (aadressid loodud juhuslikult), sobimatud andmepunkti tüübid ja ühe aadressi ülekoormamine mitteseotud funktsioonidega. Iga muudab projekti raskemini laiendatavaks ja silutavaks.
Planeeri aadressiruum nagu topoloogia — enne kasutuselevõttu, mitte selle ajal. Siin kulutatud aeg tasub end ära iga kord, kui süsteemi muudetakse.
- Kokkulepitud skeemi pole → hallatamatu projekt
- Sobimatud DPT-d → seadmed, mis ei räägi
- Üks aadress teeb liiga palju → segadusttekitav käitumine
- Reserveeritud vahemikke pole → segased hilisemad lisandused
Virasmarti insenerid kavandavad kogu grupiaadresside struktuuri iga KNX-projekti osana, et su paigaldis püsiks puhas ja laiendatav. Räägi meiega enne kasutuselevõttu.
