KNX-toiteplokkide dimensioneerimine
Kuidas valida õige KNX-toiteplokk: liida seadmete vool, vali 320 või 640 mA, jäta varu ja paiguta see liinil õigesti.
KNX-toiteplokk on siini kõige alahinnatum komponent. See annab 30 V alalispinge, mis toidab iga seadet, ja kannab samal paaril andmeid. Aladimensioneeri see ja siin muutub koormuse all ebastabiilseks; eira paigutust ja kauged seadmed kukuvad välja. Selle dimensioneerimine on lihtne aritmeetika — see juhend käib selle samm-sammult läbi.
Mida KNX-toiteplokk teeb
Enam kui toiteplokk.
KNX-toiteplokk väljastab stabiliseeritud 30 V alalispinge ja sisaldab drosselit (induktorit), mis lahutab andmed toitest, lastes mõlemal jagada üht keerdpaari. Just seetõttu ei saa asendada tavalise 30 V alalispingeplokiga — ilma drosselita lülitatakse telegrammid lühisesse.
Iga liinisegment vajab täpselt üht KNX-toiteplokki. Kaks plokki ühel segmendil või kahe segmendi toitmine ühest plokist üle siduri põhjustab rikkeid.
- Väljastab stabiliseeritud 30 V alalispinge (seadmed töötavad kuni ~21 V)
- Sisseehitatud drossel lahutab andmed toitest
- Üks toiteplokk liinisegmendi kohta
- Ära kunagi asenda tavalise 30 V alalispingeplokiga
| Siinipinge | 30 V DC nominaalne |
| Min seadme juures | ≈ 21 V |
| Liinisegmendi kohta | 1 plokk |
| Levinud nimiväärtused | 320 / 640 / 1280 mA |
Kuidas plokki dimensioneerida
Liida seadmete vool, seejärel lisa varu.
Igal KNX-seadmel on andmelehel siinivoolu tarve, tavaliselt 5–15 mA. Liida kokku kõigi liinisegmendi seadmete tarve; see summa peab olema mugavalt alla ploki nimiväärtuse. Näiteks 640 mA plokk toidab mugavalt kümneid tüüpilisi seadmeid.
Jäta varu — püüa kasutada mitte üle ~80% nimivoolust, et süsteem taluks tulevasi lisandusi ja sisselülitusvoolu. Kui segment ületab ploki mahu, jaga see liini-/segmendisiduriga ja lisa teine plokk.
- Liida iga seadme siinivool (andmeleht, ~5–15 mA igaüks)
- Vali nimiväärtus ≥ 20% varuga (320 / 640 / 1280 mA)
- Rasked segmendid: jaga siduriga + teine plokk
- Arvesta sisselülitusvoolu ja tulevasi seadmeid
| Tüüpiline seadme tarve | 5–15 mA |
| Sihtkoormus | ≤ 80% nimiväärtusest |
| Kui maht ületatud | jaga segment + lisa plokk |
Kahtluse korral vali üks suurus suurem. Hinnavahe 320 mA ja 640 mA vahel on väike võrreldes ülekoormatud siini diagnostika kuluga valmis projektil.
Paigutus ja vahemaa reeglid
Kus plokk asub, on sama oluline kui selle suurus.
Vahemaa piirid mõõdetakse toiteplokist: ükski seade ei tohi olla oma plokist kaugemal kui 350 m kaablit, kaks seadet mitte kaugemal kui 700 m ja kogu kaabel liini kohta ≤ 1000 m. Ploki paigutamine liini keskele lühendab halvima juhtumi teed.
Suurtel segmentidel võib teine toiteplokk ulatust pikendada, kuid järgi tootja reegleid plokkidevahelise minimaalse vahemaa kohta.
- ≤ 350 m plokist ükskõik millise seadmeni
- ≤ 700 m kahe seadme vahel
- ≤ 1000 m kogu kaablit liini kohta
- Paiguta plokk keskele, et lühendada halvima juhtumi vedusid
Need vahemaad on samad mis meie KNX-topoloogia ja kaabli paigaldusjuhendites — toide, topoloogia ja kaabeldus on üks disainiprobleem, mitte kolm.
Usaldusväärsus ja head tavad
Mõni harjumus hoiab ära enamiku siinirikkeid.

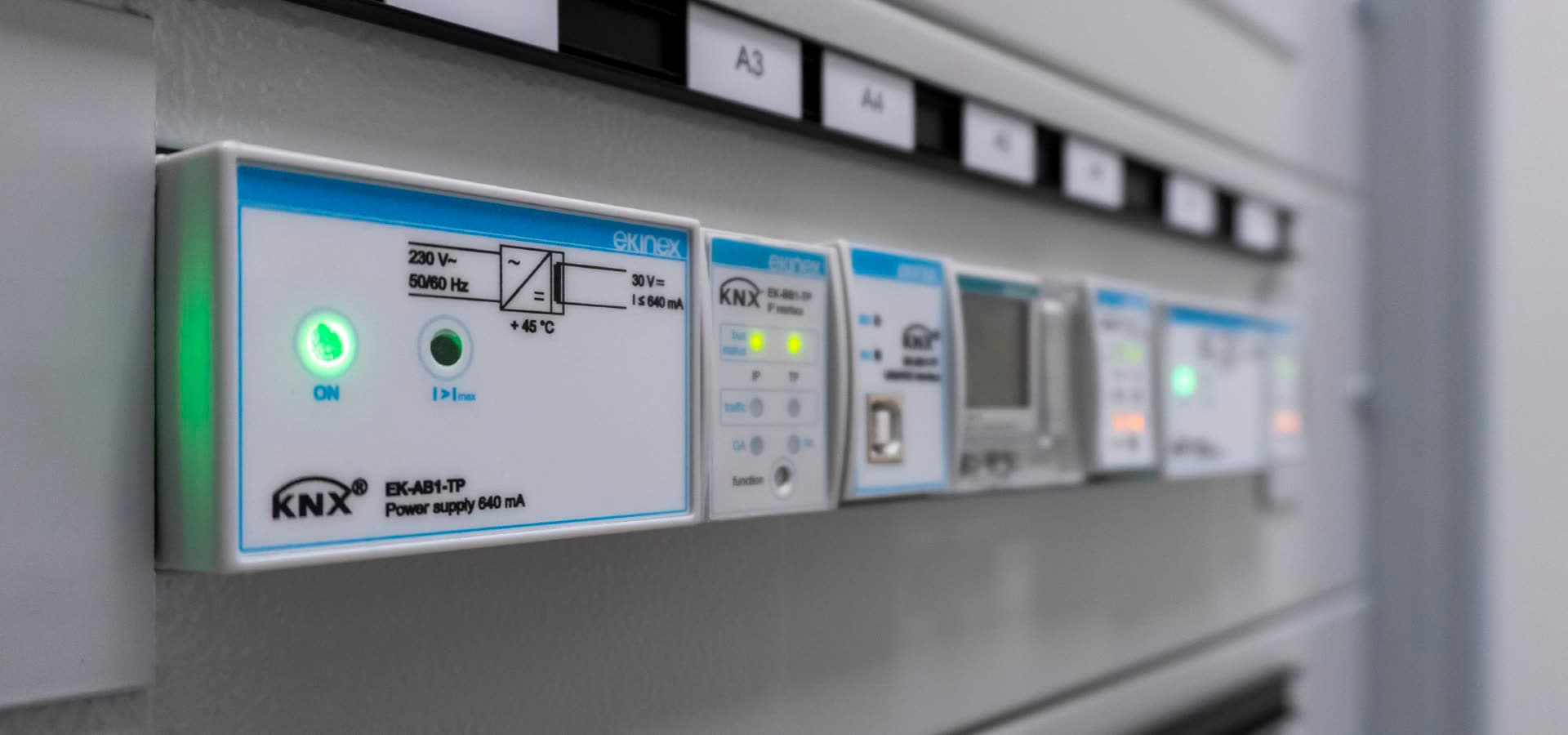

Paigalda plokk DIN-latile jaotuskilpi koos ülejäänud KNX-komponentidega, märgista see ja pea arvet, millist liini see toidab. Kriitiliste paigaldiste puhul annavad mõned integraatorid eraldi plokid funktsionaalse ala kohta, et rike oleks piiratud.
Kontrolli kasutuselevõtul ploki diagnostika-LED-e ja salvesta mõõdetud siinipinge kaugeimas seadmes — see peaks koormuse all jääma mugavalt üle seadme miinimumi.
- DIN-lati paigaldus jaotuskilpi, selgelt märgistatud
- Eraldi plokid ala kohta rikke piiramiseks (kriitilised objektid)
- Kontrolli siinipinget kaugeimas seadmes koormuse all
- Dokumenteeri varuvoolumaht
